2022-04-25淺層砂過濾器是利用天然海砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的天然海砂過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。全自動淺層砂過濾器是球型外殼和獨特的內部結構設計確保過濾時水流平穩，過濾效果好。反沖洗是形成無數內環流，反沖洗效果高。比較傳統的砂濾器，具有全自動過濾，全
高經理 淺層砂過濾器是利用天然海砂作為過濾介質， 在一定的壓力下， 把濁度較高的水通過一定厚度的粒狀或非粒的天然海砂過濾， 有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等， 最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

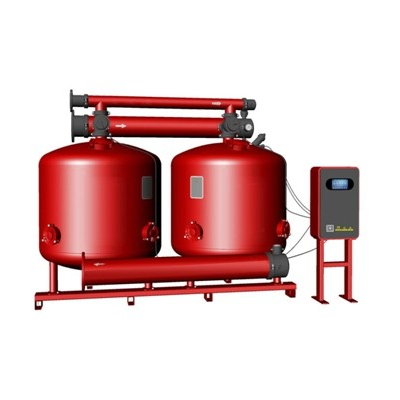

全自動淺層砂過濾器是球型外殼和獨特的內部結構設計確保過濾時水流平穩， 過濾效果好。反沖洗是形成無數內環流， 反沖洗效果高。比較傳統的砂濾器， 具有全自動過濾， 全自動反沖洗， 用砂少， 費水少等優點。

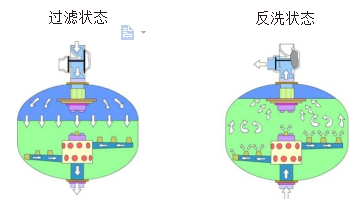

工作原理
當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下過濾，仍可達到良好的過濾效果。
隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差達
到一定的設定限度或過濾時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除聚積起來的雜質，對系統來說，經常性的反洗以清除聚積起來的雜質是必須的。
當系統進入反洗狀態時，通過PLC控制改變?nèi)ㄩy的通斷位置（進口關閉，排
污口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過三通閥的排污口被排出。
在BTSL系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間 互相搓洗，提高反洗效率，減少所需的反洗水，同時反洗時不跑料。當反洗結束時，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個過濾罐（單元）組成，它們依次反洗，以保證反洗時不斷流。
1） 淺層砂過濾器設有兩個觀察和檢修口， 頂部的用于觀察和加料， 底部的用于清空和維護，各端口都采用完全防漏設計，系統應用了水壓封閉原理，安全可靠。
2） 獨特的55個蘑菇狀壓差補償過濾集水器，是系統在過濾狀態下各部分水壓平
衡，過濾流速高，效率高，在反洗狀態下，形成內環流，反沖洗效率高且不跑沙。 3） 布水器使未過濾水流即使在高流量的情況下亦能均勻流過填料層， 并在填
料層上維持一平整水面。
4） 過濾器外殼由不銹鋼， 鋼襯膠或全塑構成， 具有效高的壓重比和耐腐蝕， 一體成型的球型外殼，可承受0.59Mpa的壓力。
5） 過濾器內層由黑色聚乙烯制成，能抵抗環境壓力，防止脆裂及不被化學物質
侵襲。
6） 壓力補償式集水器， 接近中部的開口小， 接近尾部的開口大， 這樣使各集水器到出口的壓力一致。
5) 省電：系統擁有獨特的自動反沖洗閥，砂過濾罐的反沖洗不是同時進行，而是
在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。同時與其他 砂過濾設備相比，其所需要的過濾水泵揚程要低6-7m。
6) 省水：系統由于其獨特的補水器及集水器，統一規格罐體，使得反沖洗時不
需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水使過濾過的清潔水， 故所消耗的反沖洗水量小。 單個罐體的反沖洗水流僅為1m3/min，反沖洗時間為60S。
7) 省維修費用：整套系統沒有機械或電動閥門，僅靠獨特多功能閥來控制系統
的反沖洗。由于獨特多功能閥無磨損、壽命長， 在10年內沒有損壞記錄， 管理費用低。
應 用 范 圍
一般應用于進水過濾，冷卻循環水，海水過濾，回用水，污水過濾等。
技 術 參 數
BTSL淺層砂過濾器可以使用常見的各種過濾介質，但主要是使用天然海砂，根據 過濾的要求，推薦兩種精度的天然海砂：
設計進水壓力：0.2-0.4Mpa反洗水流量：35-55m3/h
工作壓力：≤0.6Mpa 反洗耗水量：＜過濾量的1%
進出水水質：SS＝15-30mg/L反洗方式：內源反洗（單連體除外）
出水水質：SS≤5mg/L控制模式：時間和壓差雙重控制
壓力損失：≤0.1Mpa
