冷凝器膠球在線清洗裝置
瀏覽次數：0次
2022-09-05概述冷凝器膠球在線清洗裝置：包括清洗球、儲球罐、裝球器、收球器、儲水壓力罐、觀察口、隔離擋板、增壓泵、調控閥門。液晶功能控制件、程序控制器等。本設備電氣部分均采用進口水泵或國內知名品牌等，實現設備全自動化、使用壽命長、徹底清洗污垢、提高冷凝器換熱效率，提高空調機組制冷效果，從而符合國家節能減排的目標和政策。循環水冷卻水在水制冷系統中，熱交換器中隨時存在溶解鹽行成水垢沉淀物；暴露在空氣中的水會捕捉空
高經理 概述

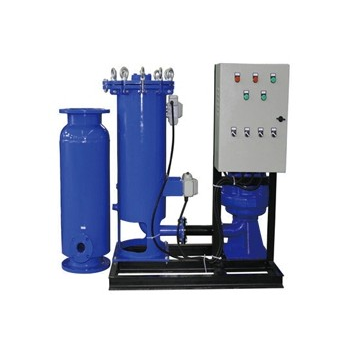

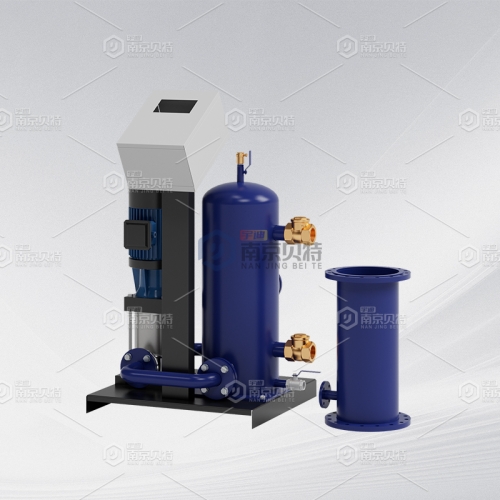

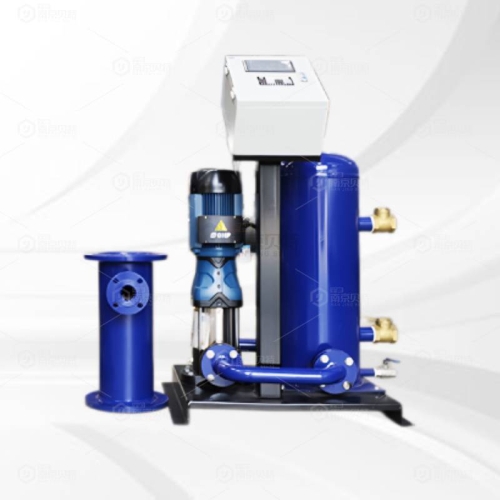

冷凝器膠球在線清洗裝置：包括清洗球、儲球罐、裝球器、收球器、儲水壓力罐、觀察口、隔離擋板、增壓泵、調控閥門。液晶功能控制件、程序控制器等。本設備電氣部分均采用進口水泵或國內知名品牌等，實現設備全自動化、使用壽命長、徹底清洗污垢、提高冷凝器換熱效率，提高空調機組制冷效果，從而符合國家節能減排的目標和政策。
循環水冷卻水在水制冷系統中，熱交換器中隨時存在溶解鹽行成水垢沉淀物；暴露在空氣中的水會捕捉空氣中的微粒（沙子，樹葉，灰塵， 煙灰等），這會導致生物膜和沉淀物的產生，迅
速結垢，從而降低熱交換器的效能。研究表明冷凝器管一層0.1-0.5mm厚的水垢會降低機組熱傳輸30%左右的效能，以及增加15%以上的能源消耗。同時壓縮機被迫 更辛苦地工作，生物膜形成的結垢更加嚴重，因為它是水垢熱阻滯效果的5倍。定期手工清洗冷凝器管只是臨時的措施，一旦中央空調恢復運作，結垢會馬上再次形成。此外，工廠停工會遭受更嚴重的成本損失。因為有腐蝕作用的材料被用于清潔，所以冷凝管磨損，降低機組的壽命。
冷凝器膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。
工作原理
采用純物理方法，利用系統自帶水泵加壓，將清洗膠球從發球器發送到冷凝器中，依靠水流產生的沖刷力和膠球與換熱管壁產生的摩擦力擦洗掉換熱管內壁的水垢、污物以及微生物膜。在冷卻水出口端通過收球器利用水流力學原理將球回收至發球器，從而完成一次清洗循環。控制器可設置清洗頻率或時間，以及隨空調主機的開啟自動運行功能，實現全自動在線清洗。始終保持冷凝器冷卻管內壁潔凈，從而提高了冷凝器的熱交換效率，降低能耗，提高能效，節省能源。
1、全自動化：PLC微電腦全自動控制，無需技術人員專人維護。
2、技術先進：二次回路設計新理念，保證清洗球使用壽命（1年換一次）。
3、節能效率高：最低節能10%，最高可達40%。
4、環保、免停機清潔： 自動在線清洗， 保證冷凝器（ 蒸發器） 無任何積垢、腐蝕。不需要停機酸洗管道，化學劑量能被減少50%，避免和消除空調主機運行時所出現的不正常高壓狀態。
5、使用壽命長：保證冷凝器處于最高熱換效率狀態，增加壓縮機及管路使用壽命。
技術參數
設備型號：BTJQ 設備品牌：南京貝特
適應管徑：DN100-DN600
連接接口：DN50、DN65、DN80 發球時間：≤3s
收球機局部阻力損失：≤0.5m
處理數量：8-12m3/h功率：2.2-4kw
材料組成：304不銹鋼濾網/碳鋼殼體工作壓力：1.0-2.5MPa
輸入電壓：380v/50HZ
工作環境要求：溫度≤55℃，相對濕度≤95%

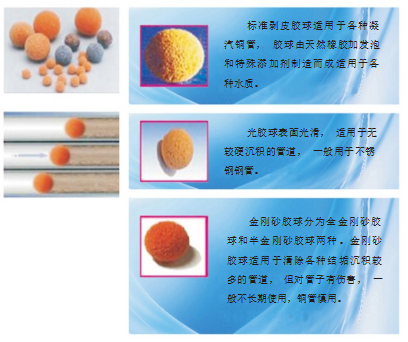

膠 球 特 性
運 行、安 裝 事 項
1、設計選型是根據冷凝器進出水管管徑來確定，膠球大小、種類、比重由廠家專
業人員負責確認。
2、在設計安裝時，收球器與主機周圍應留有600mm的檢修空間。主機應水平安 裝，連接管道應橫平豎直，盡量少彎道。
3、為確保清洗球順利清潔管道不被雜物阻塞、劃傷。至少確保從冷凝器進水管發
球點到冷凝器水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物，對于新系統，建議在冷凝器進水管設計機械過慮器，對于改造系統，要打開冷凝器前后端蓋清掉兩端雜物，刷洗換熱器管道內壁的污垢，確保每根換熱器管道潔凈如新。
4、南京貝特冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況
下，南京貝特可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。
5、清潔球的更換很大程度上取決于清潔的頻率和水質的特點，絕大數情況下，視
磨損情況，清潔球在6個月之間更換一次。在主機停用或換季停機的情況下，要讓清洗 球回到主機。
