集裝箱式換熱機組
瀏覽次數：0次

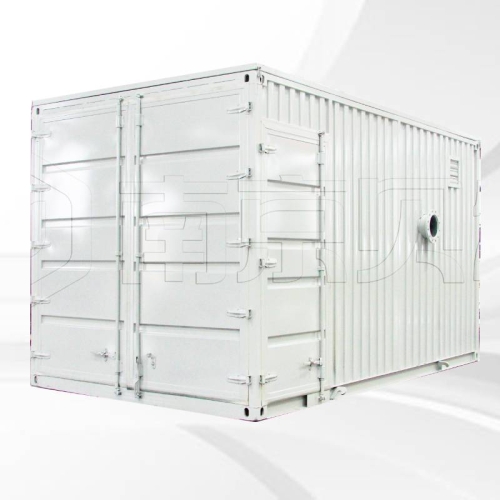

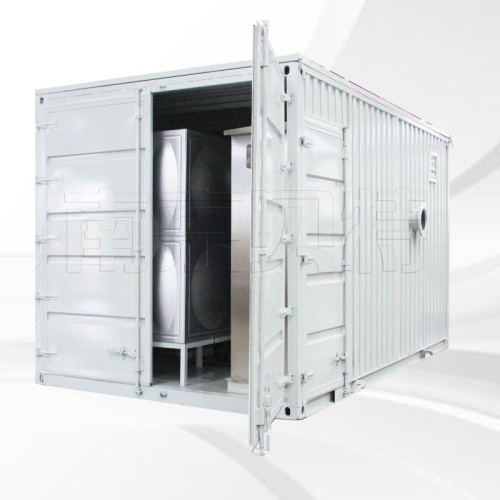

2025-08-22箱式換熱機組，又稱板式換熱機組或模塊化換熱站，是以板式換熱器為核心，將水泵、閥門、儀表及智能控制系統高度集成于保溫箱體內的緊湊型能量交換裝置。其具備結構緊湊、高效節能、自動化程度高及安裝便捷等特點，廣泛應用于區域供暖、中央空調及工業流程中的汽-水或水-水熱交換場景，是實現智能供熱的關鍵設備。

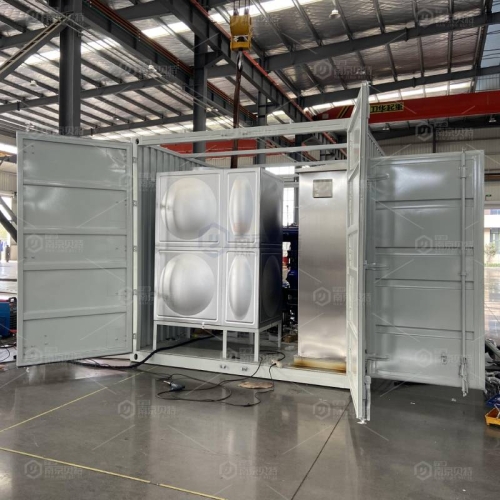

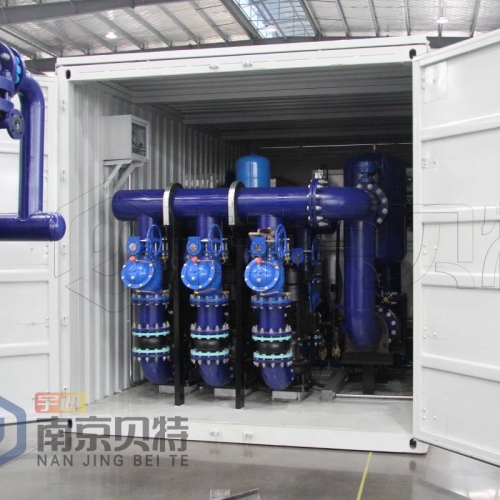

高經理 箱式換熱機組是一種集成了板式換熱器、循環水泵、補水泵、電氣控制柜、閥門、儀表及管路系統于一體的高效熱能交換設備。該機組采用模塊化箱式設計，結構緊湊，具備全自動智能控制功能，可實現熱量交換、系統補水、穩壓、節能運行及遠程監控等綜合功能，廣泛應用于區域供暖、中央空調及工藝冷卻等熱力系統中，是現代供熱領域的關鍵集成化解決方案。
好的，箱式換熱機組的性能特點如下：
箱式換熱機組集高效換熱、智能調控、節能穩定于一體。其核心板式換熱器傳熱效率高，機組集成化設計結構緊湊，節省空間。智能PLC控制系統可實現全自動運行、精準溫控、無人值守及遠程監控。具備自動補水穩壓、超壓超溫保護等功能，運行安全可靠。整體模塊化設計使安裝維護簡便，大幅降低建設和后期運營成本，是實現高效節能現代化供熱的關鍵設備。
好的，箱式換熱機組的技術參數是其設計、選型和應用的核心依據。這些參數主要分為以下幾大類：
熱負荷 (Heat Load)
單位：kW (千瓦) 或 MW (兆瓦)
含義：機組所能轉換的最大熱量，是選型的核心依據。
流量 (Flow Rate)
分為一次側（熱源側）流量和二次側（用戶側）流量。
單位：m3/h (立方米/小時)
含義：單位時間內流經換熱器的介質體積。
設計溫度 (Design Temperature)
分為一次側進口/出口溫度和二次側進口/出口溫度。
單位：℃ (攝氏度)
示例：一次側：130/70 ℃；二次側：75/50 ℃。
設計壓力 (Design Pressure)
單位：MPa (兆帕) 或 PN (公稱壓力)
含義：機組所能承受的最高工作壓力。常見有 PN16, PN25 等等級。
示例：管程設計壓力：1.6 MPa；殼程設計壓力：1.0 MPa。
工作壓力 (Working Pressure)
單位：MPa (兆帕)
含義：機組在實際運行中的壓力，通常低于設計壓力。
阻力損失 (Pressure Drop / Resistance Loss)
單位：kPa (千帕) 或 mH?O (米水柱)
含義：介質流經換熱器及管路系統所造成的壓頭損失，是選泵的重要依據。
換熱器類型及型號
類型：通常為板式換熱器。
參數：板片材質（如304/316不銹鋼）、板片數量、換熱面積（m2）、單板換熱面積、流程組合等。
水泵參數
循環泵：流量 (m3/h)、揚程 (m)、功率 (kW)、臺數（通常一用一備）。
補水泵：流量 (m3/h)、揚程 (m)、功率 (kW)、臺數。
控制方式
含義：全自動PLC控制、遠程監控（支持GPRS/物聯網）、按溫度或熱量調節。
監測與控制點
溫度：一次側、二次側供回水溫度。
壓力：系統供回水壓力、補水泵出口壓力。
流量：二次側循環流量。
熱量：累計熱量消耗（需配備積分儀和流量計）。
電源
電壓：380V/3相/50Hz (常規動力電源) 或 220V/單相/50Hz (控制電源)。
總功率：所有水泵電機功率之和，并考慮備用系數。
安裝尺寸
單位：mm (毫米)
含義：機組的長、寬、高，關乎運輸和安裝空間。
接口口徑
單位：DN (公稱通徑)
含義：一次側、二次側及補水管的法蘭接口尺寸，如 DN150, DN200。
保溫材質
常見：聚氨酯發泡或巖棉，并外覆不銹鋼或彩鋼板護罩。
參數類別 | 參數名稱 | 單位 | 示例值/范圍 |
|---|---|---|---|
熱工參數 | 額定熱負荷 | MW | 2.0 |
一次側供/回水溫度 | ℃ | 130 / 70 | |
二次側供/回水溫度 | ℃ | 80 / 60 | |
一次側流量 | m3/h | 68 | |
二次側流量 | m3/h | 86 | |
承壓參數 | 設計壓力（一次側/二次側） | MPa | 1.6 / 1.6 |
工作壓力 | MPa | ≤ 1.0 | |
系統阻力損失 | kPa | ≤ 50 | |
核心部件 | 換熱器類型 | - | 板式換熱器 |
換熱面積 | m2 | 55 | |
循環水泵（流量/揚程/功率） | m3/h / m / kW | 100 / 32 / 15 | |
補水泵（流量/揚程/功率） | m3/h / m / kW | 8.0 / 50 / 3.0 | |
控制與電源 | 控制方式 | - | 全自動PLC，遠程監控 |
電源總功率 | kW | ~35 (含備用) | |
物理參數 | 接口口徑（一次側/二次側） | DN | 150 / 150 |
外形尺寸（長×寬×高） | mm | 4000×1500×2000 |
這些參數共同定義了一臺箱式換熱機組的性能和適用場景，是用戶與制造商溝通的技術基礎。
