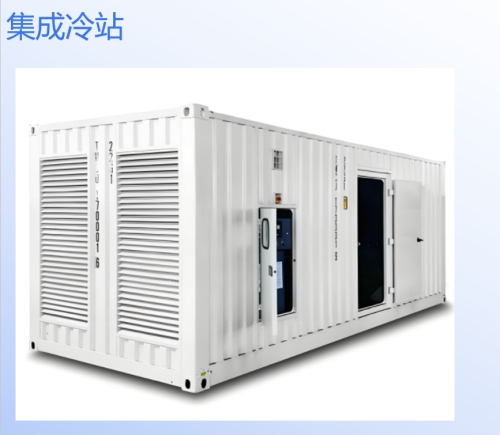

集成冷站
瀏覽次數：0次

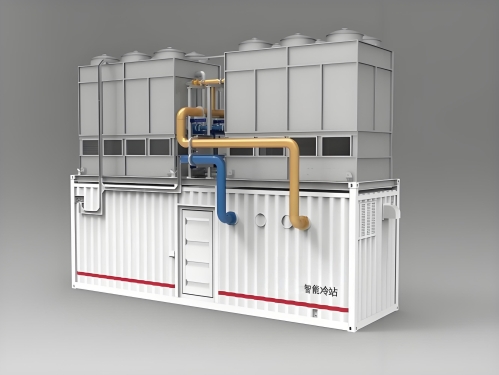

2025-07-09集成冷站是工廠預制、模塊拼裝的制冷中心，將冷水機組、水泵、冷卻塔、管路閥門及智能控制系統高度集成于一體。其核心優勢在于現場安裝快捷、能效卓越（IPLV常超5.8）、運行全自動無人值守，并支持遠程監控，大幅節省機房空間與后期運維成本。
高經理
好的，集成冷站的技術參數是其核心，決定了其性能、適用性和能效。這些參數可以分為幾個大類，通常會在產品的技術規格書或投標文件中詳細列出。
以下是集成冷站的主要技術參數分類及詳細說明：
這些參數描述了整個冷站系統的能力和效率。
制冷量
描述： 冷站單位時間內能從室內移除的熱量總和，是核心參數。
單位： 千瓦 (kW)、冷噸 (RT)、萬千卡/小時 (10? kcal/h)。換算：1 RT ≈ 3.517 kW。
示例： 制冷量 2000 kW， 或 569 RT。
輸入總功率
描述： 整個冷站（包括主機、水泵、冷卻塔風扇、控制系統等）運行時的總耗電量。
單位： 千瓦 (kW)。
綜合能效比 (EER) 或 綜合部分負荷性能系數 (IPLV)
描述： 這是衡量冷站整體能效的最關鍵參數。IPLV 更為重要，因為它反映了冷站在不同負荷率（100%, 75%, 50%, 25%）下的加權平均能效，更符合實際運行工況。
計算公式： IPLV = 1% × EER???% + 42% × EER??% + 45% × EER??% + 12% × EER??%
單位： 無量綱（kW/kW 或 W/W）。數值越高，代表能效越高，越節能。
示例： IPLV ≥ 5.0, 6.0 或更高。高效冷站的IPLV可達6.5以上。
設計工作溫度
冷凍水供/回水溫度： 例如 7℃ / 12℃（標準工況）， 或 5℃ / 13℃（大溫差工況）。
冷卻水供/回水溫度： 例如 32℃ / 37℃（標準工況）， 或 30℃ / 35℃。
備注： 大溫差設計可以減小水泵功率和管道尺寸，是節能設計的一種。
設計工作壓力
描述： 系統管路和設備所能承受的最高壓力，關乎安全性。
單位： 兆帕 (MPa) 或 巴 (bar)。1 MPa = 10 bar。
示例： 系統設計工作壓力 1.0 MPa / 1.6 MPa。
集成冷站由多個模塊組成，每個模塊有其關鍵參數。
類型： 離心式、螺桿式、渦旋式。
制冷劑： R134a, R1233zd(E), R513A, R515B 等環保制冷劑。
壓縮機形式： 變頻調速還是定頻。
單臺主機制冷量 及 主機臺數。
流量： 單位： m3/h 或 L/s。
揚程： 水泵能克服的阻力高度，單位： 米 (m)。
功率： 水泵電機額定功率，單位： kW。
控制方式： 變頻控制（標配）。
類型： 開式、閉式。
散熱能力： 單位： kW。
風機功率： 單位： kW。
控制方式： 風機變頻（可選）。
管徑： 主管道口徑，單位： DN (mm)。
材質： 碳鋼、不銹鋼。
閥門類型： 電動蝶閥、動態平衡閥等。
總電源
供電制式： 三相五線制 (3P + N + PE)。
額定電壓/頻率： 380V / 50Hz。
總裝機容量： 單位： kVA。
智能控制系統
控制方式： 基于 PLC 或 DDC 的全自動無人值守智能群控。
通信接口： Modbus, BACnet IP/MSTP 等，便于接入樓宇自控系統 (BMS)。
功能： 負荷預測、啟停優化、輪換運行、故障報警、遠程監控、能效分析。
尺寸與重量
外形尺寸： 長 × 寬 × 高 (單位： mm/m)。由于是模塊化設計，通常提供單個模塊的尺寸。
總重量： 單位： 噸 (t) 或 千克 (kg)。
安裝要求
基礎荷載： 設備對樓板或地面的荷載要求，單位： kN/m2。
接管接口： 冷凍水、冷卻水的進出口位置、口徑和方向。
運維空間： 設備四周需要預留的檢修通道寬度。
| 參數類別 | 參數名稱 | 示例數值 | 備注 |
|---|---|---|---|
| 整體性能 | 制冷量 | 2000 kW (569 RT) | |
| 綜合能效比 (IPLV) | ≥ 5.8 | 國標一級能效要求 | |
| 冷凍水供/回水溫度 | 7 / 12 ℃ | 標準工況 | |
| 冷卻水供/回水溫度 | 32 / 37 ℃ | 標準工況 | |
| 工作壓力 | 1.0 MPa | ||
| 核心部件 | 主機類型 | 變頻螺桿式 | 2臺，變頻 |
| 制冷劑 | R134a | ||
| 冷凍水泵流量 | 344 m3/h | 變頻控制 | |
| 冷凍水泵揚程 | 32 m | ||
| 電氣控制 | 總電源 | AC380V/3PH/50Hz | |
| 總裝機功率 | ~420 kW | (非運行功率) | |
| 控制系統 | PLC智能群控 | 支持BACnet協議 | |
| 物理安裝 | 占地面積 | ~ 6m x 4m (估算) | 模塊布局而定 |
| 吊裝/運輸重量 | ~ 15噸 (主模塊) |
總結： 在選擇集成冷站時，需要綜合考量以上所有參數，其中制冷量、IPLV能效值、工作壓力、控制方式和接口兼容性是重中之重。這些參數共同決定了冷站是否滿足項目的需求、是否節能以及是否易于管理和維護。
